製品案内

ガス赤外線用セラミックプレート

セラミックプレートとは?

ガス赤外線バーナの燃焼板として使用される多孔質のセラミック板です。 セラミックプレートには、多数の小孔が設けられており、その小孔から混合ガスを噴出させ、セラミック表面で燃焼させることにより、セラミックが赤熱します。

  • セラミックプレート形状
    • セラミックプレートは、四角形状、円形状、無垢部分を設けたグリルタイプ等、各種形状の製作が可能です。
    • 規格サイズから大型サイズまで、ご要望に合わせたサイズにて製作可能です。
  • 燃焼面形状
    セラミックプレートの燃焼面形状には下記のようなタイプがございます。
    • 1)ダイヤカット
      汎用パターンとして、広く使用されております。
    • 2)メガネタイプ
      主に、海外向けのストーブ用バーナに使用されております。
    • 3)ピラミッドカット
      従来形状と比較してセラミックの赤熱面積 が大きくなったことにより、燃焼面から放射される輻射エネルギーがより大きくなります。

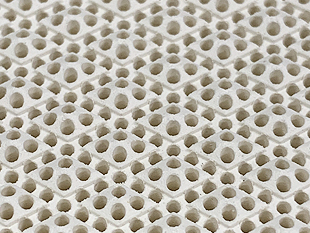

  • 1)ダイヤカット

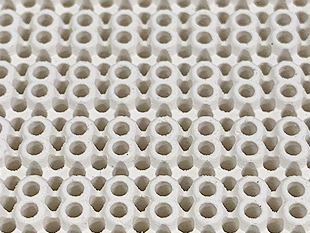

  • 2)メガネタイプ

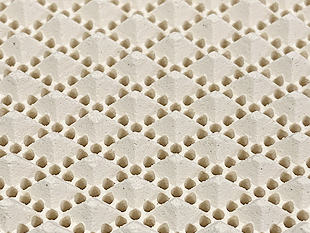

  • 3)ピラミッドカット

セラミックプレート材質
セラミックプレートの材質は、主に以下の4種類ご用意しております。使用条件に合わせて選定致します。
材質記号 N-87 NC-95 BC-25 MCT-1
呈色 乳白色 乳白色 白色 淡黄色
気孔率[%] 65 69 65 75
嵩密度[g/cm3 0.9 0.8 1.0 0.7
最高使用温度[°C] 950°C 950°C 950°C 1050°C
特長、用途 汎用材質として広く使用されております。 N-87材、BC-25材と比較して、赤熱するまでの立ち上がり速度が速い。 燃焼後における燃焼面の色の変化が小さいので、燃焼面が見える用途(ストーブ等)に適しています。 高温雰囲気で使用可能な特殊材です。雰囲気温度800ºC程度迄の炉内加熱用として使用されております。
